Rangkaian Hambatan / Resistor

Rangkaian hambatan/ resistor adalah rangkaian listrik yang memiliki komponen yang akan memberikan tahanan pada aliran listrik. Hambatan berguna untuk pengatur besar kecilnya arus yang masuk. Contoh rangkaian resistor pada arus searah sebagai berikut.

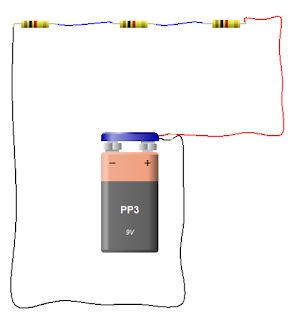

Gambar 1. Rangkaian hambatan/ resistor

Berikut ini akan dijelaskan beberapa rangkaian hambatan.

a. Rangkaian hambatan/ resistor seri

Dalam susunan seri, arus listrik yang melalui setiap hambatan besarnya tetap, yaitu sama dengan arus yang melalui hambatan penggantinya . Contoh rangkaian hambatan seri yaitu seperti berikut.

Gambar 2. Rangkaian resistor seri

Pada gambar 2, $R_1$, $R_2$, $R_3$ tersusun secara seri. Hambatan pengganti ketiga hambatan tersebut adalah $R_s$. Besar hambatan pengganti  rangkaian seri yaitu sama dengan jumlah dari hambatan-hambatan seri itu sendiri. Secara matematis dituliskan sebagai berikut.

$$R_s=R_1+R_2+R_3$$

b. Rangkaian hambatan/ resistor paralel

Pada rangkaian hambatan yang di susun paralel, besar tegangan pada tiap hambatan sama besar, yaitu sama dengan tegangan pada hambatan penggantinya.

Gambar 3. Rangkaian resistor paralel

$R_1, R_2, R_3 $ pada gambar 3 tersusun secara paralel. Ketiga hambatan ini dapat diganti menjadi satu hambatan saja yang disebut hambatan pengganti $(R_p)$. Secara matematis hambatan pengganti susunan resistor paralel sebagai berikut.

$$\frac{1}{R_p}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}$$

c. Rangkaian hambatan campuran

Rangkaian campuran merupakan gabungan dari rangkaian seri dan paralel. apabila menemukan rangkaian campuran maka untuk mencari hambatan penggantinya seperti contoh berikut.

Gambar 4. Rangkaian resistor campuran

Pada gambar 4 dapat dikerjakan dengan langkah-langkah berikut:

1. Tentukan dulu hambatan pengganti dari $R_1$ dan $R_2$

    $R_s=R_1+R_2$

2. Hambatan pengganti dari $R_1$ dan $R_2$ disusun paralel dengan $R_3$ maka,

    $\frac{1}{R_p}=\frac{1}{R_s}+\frac{1}{R_3}$

3. Hambatan total pengganti pada rangkaian yaitu

    $R_{total}=R_p+R_4$

Jadi, seperti itulah cara untuk mencari hambatan pengganti dari berbagai macam rangkaian resistor. Apabila ada yang ingin ditanyakan, silahkan komen di kolom komentar.

Terimakasih
